1️⃣ 프로젝트 개요

현대 오피스 환경에서 네트워크 인프라는 단순한 인터넷 연결을 넘어, 업무 효율성과 안정성의 핵심 인프라로 작동한다. 이번 구축 사례는 다중 WAN 구성, FDF 및 IDF 체계화, PoE 기반 무선 AP 설치를 통해 안정성과 확장성을 동시에 확보한 네트워크 프로젝트다.

2️⃣ 다중 WAN 구성으로 이중화된 인터넷 백업 구조

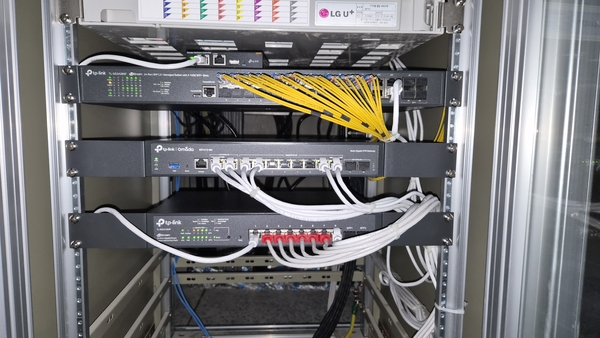

사진에서 보이는 TP-Link Omada 라우터는 Dual WAN 구성을 통해

KT와 LG U+ 회선을 동시에 운용한다.

• WAN1 (주 회선): 고정 IP 기반의 메인 인터넷 트래픽

• WAN2 (보조 회선): 백업 및 부하 분산 역할

이중화된 WAN 구조는 ISP 장애 시 자동 전환(Failover)되어

업무 중단 없이 서비스를 지속할 수 있게 한다.

3️⃣ FDF (Fiber Distribution Frame) 구성

FDF 단자는 건물 내 모든 광회선을 중앙으로 모아 관리하는 핵심 노드다.

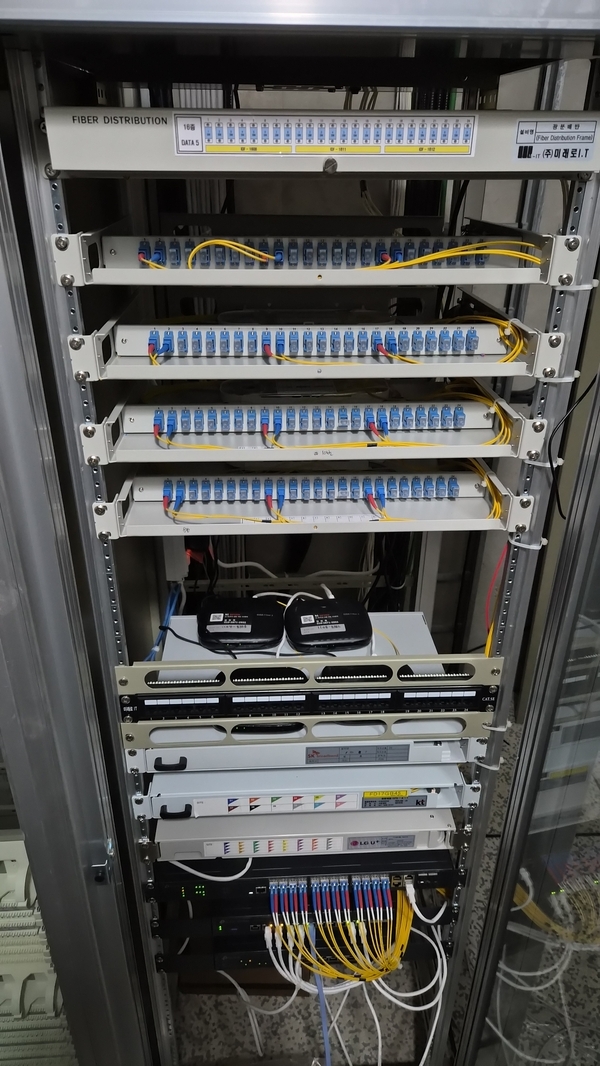

사진 속 광패치패널은 SC/APC 단자를 사용하고 있으며,

각 케이블은 컬러 라벨링을 통해 구역별로 명확히 식별된다.

• SC/APC 커넥터: 반사 손실 최소화

• 컬러 구분 점퍼코드: 시각적 구분 및 관리 용이

• 광 분배 트레이: 케이블 손상 방지 및 정리 최적화

4️⃣ 점퍼 코드 (Jumper Cord) 정리 및 관리

점퍼코드는 FDF ↔ 스위치 또는 장비 간 신호 연결용으로,

정리 상태에 따라 유지보수 효율이 크게 달라진다.

• 규격별 색상 구분

• 케이블 타이 및 라벨링으로 식별성 확보

• 접속 안정성을 위한 최적 곡률 유지

이러한 점퍼코드 관리 체계는 장기적인 네트워크 안정성을 보장한다.

5️⃣ 무선 AP 설치 (Wi-Fi 인프라)

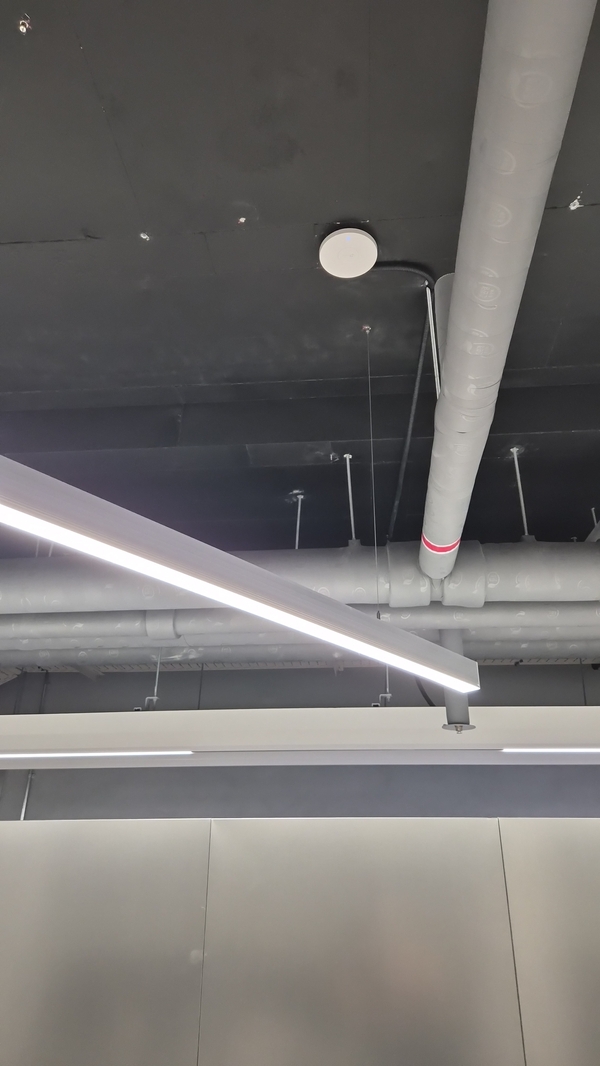

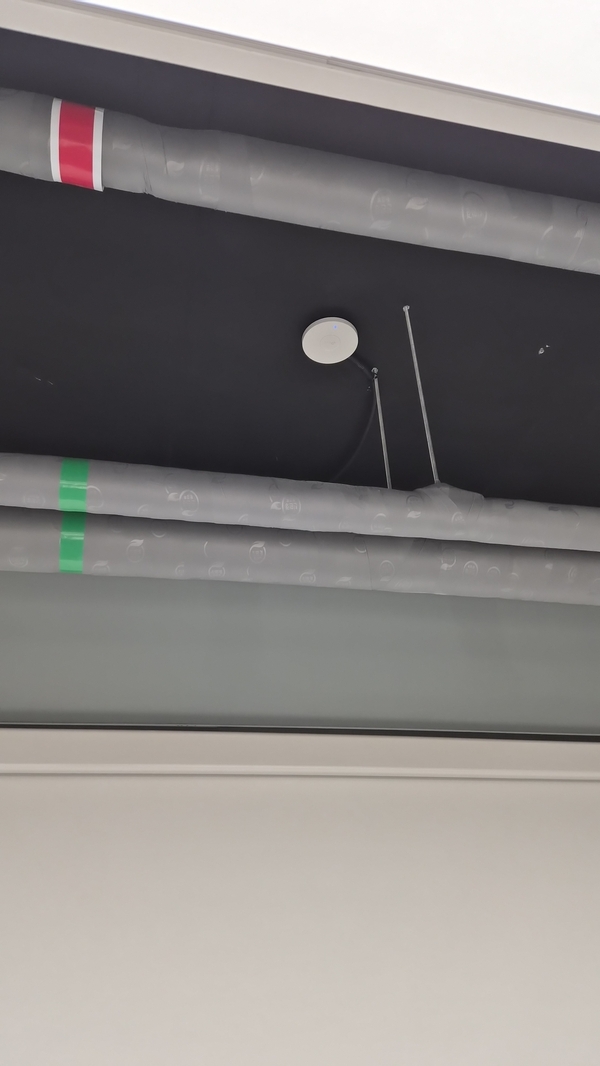

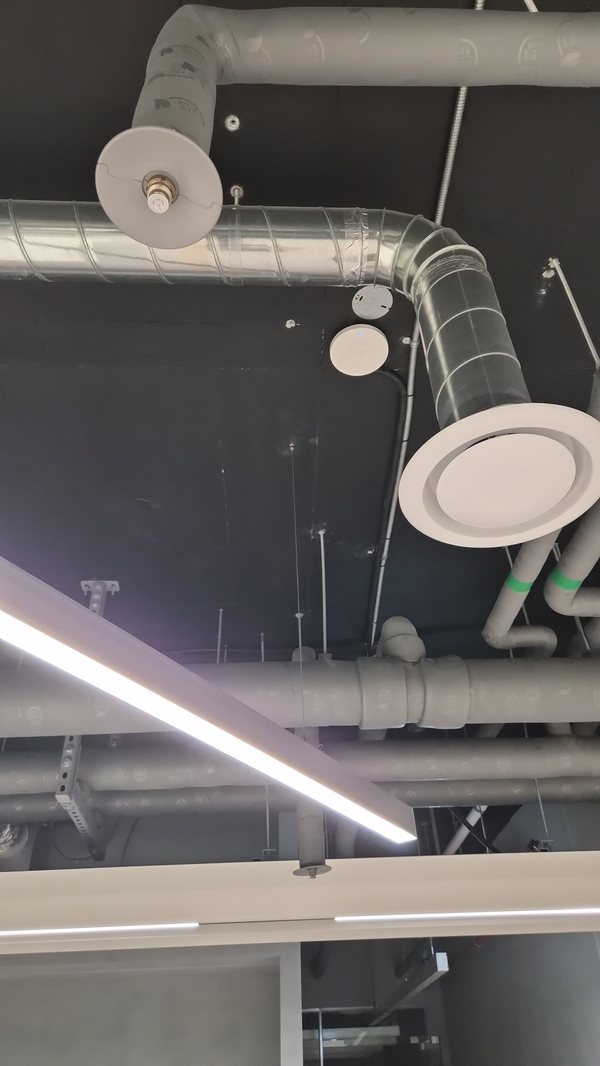

천장에 설치된 원형 AP는 TP-Link Omada Series로 추정되며,

PoE 스위치를 통해 전원과 데이터를 동시에 공급받는다.

설치 포인트는 다음과 같이 최적화되어 있다:

• 인테리어 노출 천장형 구조에 맞춘 케이블 정리 및 고정 브래킷

• AP 간 중첩 최소화를 위한 5GHz 전파 커버리지 설계

• 유선 백홀 기반의 안정적 무선망 구성

6️⃣ IDF 구성 (Intermediate Distribution Frame)

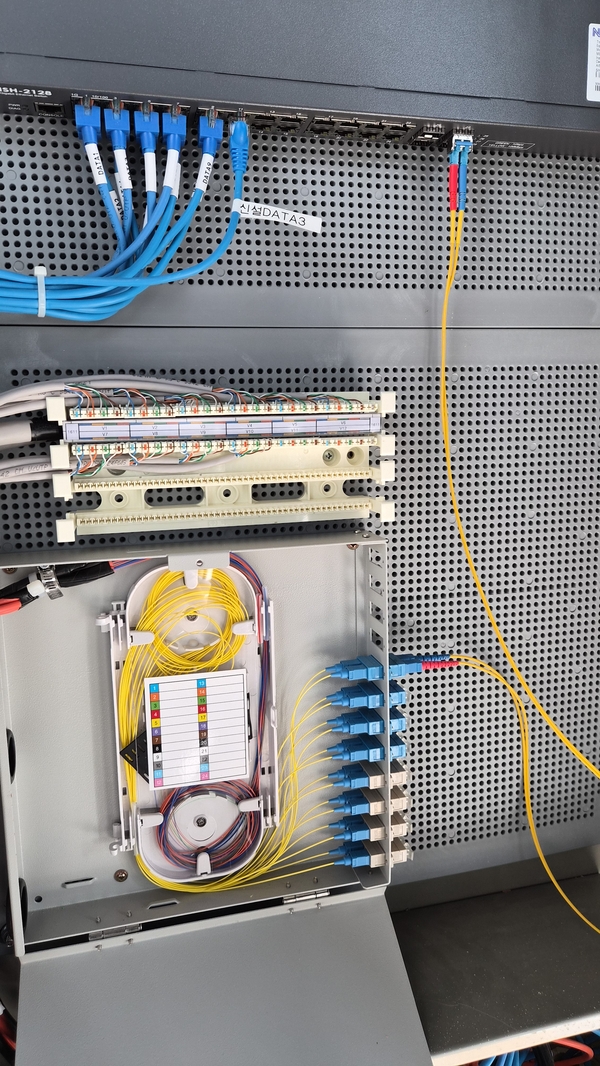

IDF는 각 층 또는 구역 단위에서

FDF로부터 전달된 광신호를 UTP 케이블로 재분배하는 역할을 한다.

구성 요소:

• 광→UTP 변환 스위치

• PoE 스위치: 무선 AP, IP폰, CCTV에 전력 공급

• 패치패널: 케이블 번호화 및 체계적 관리

이 구조는 상위 MDF(Main Distribution Frame)와 유기적으로 연결되어

네트워크 트래픽 흐름을 안정적으로 분산한다.

7️⃣ 구축 결과 및 결론

이 네트워크 구성은 다음과 같은 장점을 갖는다:

​
