    키폰 시스템 철거 / 네트워크 정비

    페이지 정보

    profile_image
    작성자 관리자
    댓글 댓글 0건

    본문

    오래된 사무실 환경에서는 여전히 키폰(PBX) 시스템을 유지하면서 유선 전화 및 내부 통신을 사용하는 경우가 많습니다. 하지만 오늘날 대부분의 커뮤니케이션은 VoIP(인터넷전화) 또는 모바일 기반으로 전환되고 있어, 기존 키폰 장비는 이제 더 이상 효율적인 선택이 아닙니다.

    이번 포스팅에서는 실제 현장에서 진행한 키폰 장비 철거 및 네트워크 환경 개선 사례를 공유합니다.


    🛠 현장 상황 진단

    📸 현장 사진 요약

    구분

    설명

    키폰 장비

    LGIC VSP 168/360 장비 (2세트 존재)

    배선 상태

    전선 다발, 꼬임, 절연 미흡, 바닥 노출 등

    네트워크

    통신랙 없이 선반에 공유기/스위치 적층

    위험 요소

    노출된 전원선, 낡은 멀티탭, 임시 연결

    📷 대표 사진 보기:

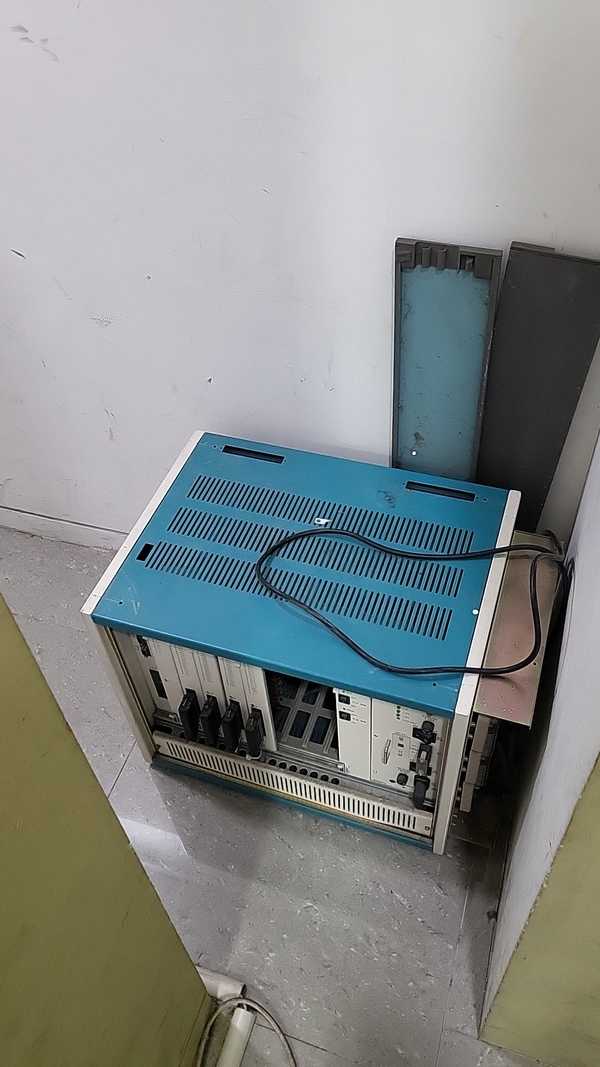

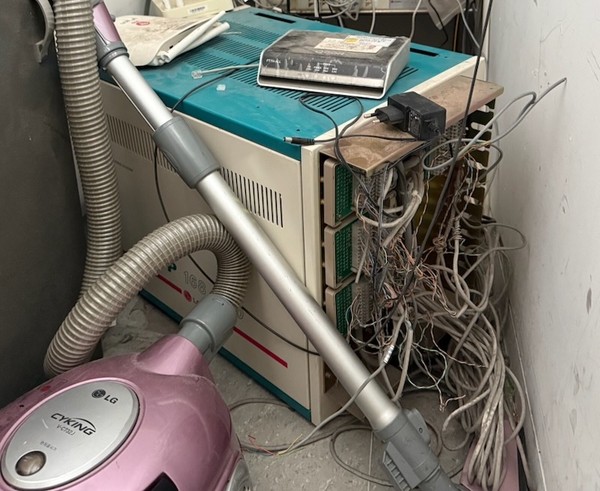

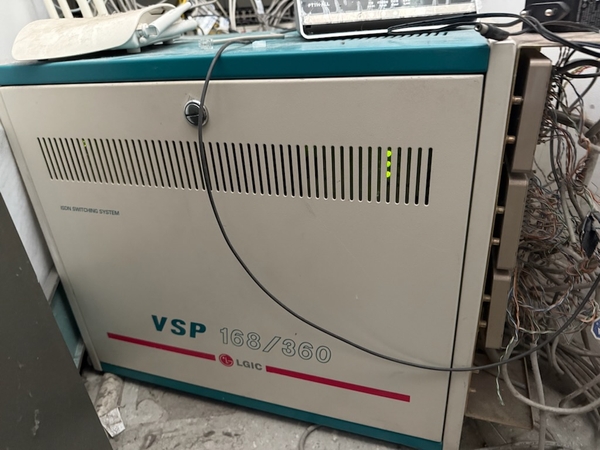

    • 오래된 키폰 장비의 전면 및 배선 측면

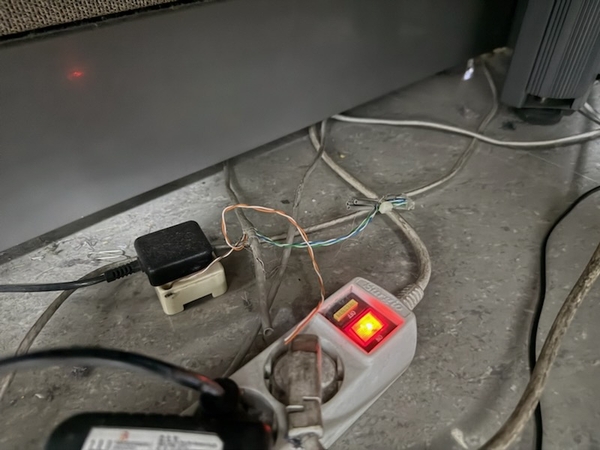

    • 바닥에 노출된 전화선 및 임시 커넥터

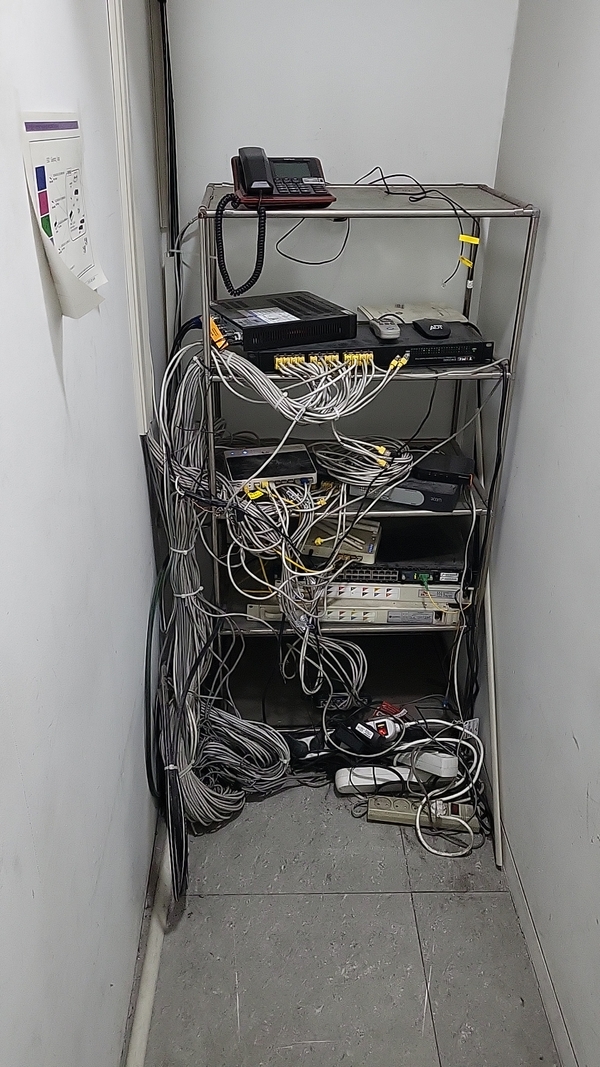

    • 정리되지 않은 공유기/스위치 선반

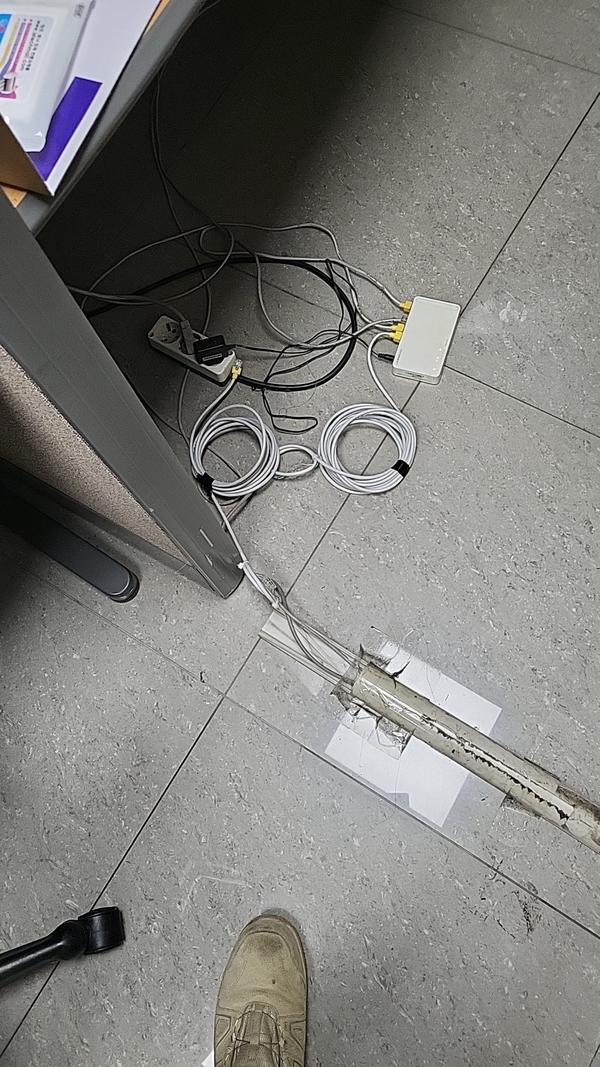

    • 전원선이 얽힌 작업자 발밑의 위험한 배선


    📦 주요 문제점

    1. 키폰 시스템의 노후화

    • 사용 중인 LGIC VSP 168/360은 최소 15년 이상된 장비.

    • 유지보수 불가, 부품 수급 불가 상태.

    • IP 전화 전환이 가능한 환경임에도 불구하고 잔존 중.

    2. 비표준 배선 방식

    • 선이 낱개로 바닥 위를 지나감 (케이블 덕트 없음).

    • 연선 또는 테이프 연결 상태 다수 (감전 및 통신 장애 우려).

    • 단자함 대신 꼬아서 연결하는 방식 다수 확인됨.

    3. 네트워크 장비 배치 미흡

    • 통신 장비가 선반에 적층됨 (랙 미사용).

    • 라벨링 없음 → 장애 시 문제 추적 불가.

    • 전원선과 데이터선 혼용 → 신호 간섭 및 발열 문제 발생 가능.


    ✅ 개선 작업 계획

    🔧 1. 키폰 장비 철거

    • 기존 LGIC VSP 168/360 장비 전면 철수.

    • 해당 장비로 연결된 아날로그 전화선 절연 및 단락 방지 처리.

    • VoIP 전환을 위한 SIP 게이트웨이 또는 IP 전화기 설치 지원.

    🌐 2. 네트워크 재정비

    • 1차 작업: 물리적 정리

    • 케이블 트레이 설치 및 벨크로 타이 정리.

    • 바닥 노출 배선 → PVC 덕트 및 플로어박스 활용.

    • 2차 작업: 구조 개선

    • 네트워크 랙 장비 도입.

    • 패치 패널을 이용한 포트 통합.

    • 통신 장비별 라벨링 및 문서화.

    ⚠️ 3. 안전 조치

    • 멀티탭 정리 및 전원선 교체 (접지 확인 필수).

    • 노출된 연선 → 전기 박스/단자함으로 교체.

    • 화재 감지기 또는 온도 알람 설치 권고.


    🔚 마무리하며

    이번 현장은 비교적 전통적인 통신 환경을 유지하고 있었지만, 이번 작업을 통해 안전성효율성, 그리고 유지보수성까지 확보할 수 있었습니다.

    키폰 장비는 철거하고, 네트워크는 구조화된 형태로 재정비.

    이 작은 변화가 업무 생산성과 조직 효율을 크게 향상시킬 수 있습니다.
