EPS / IDF / 벽면용 AP / 랜공사 / 허브랙 이해하기

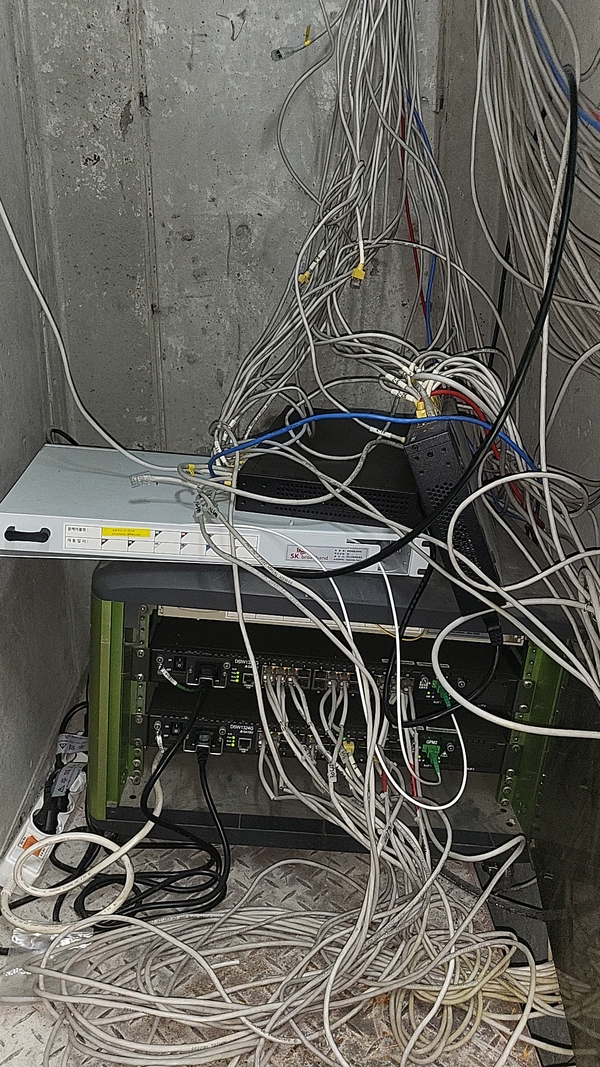

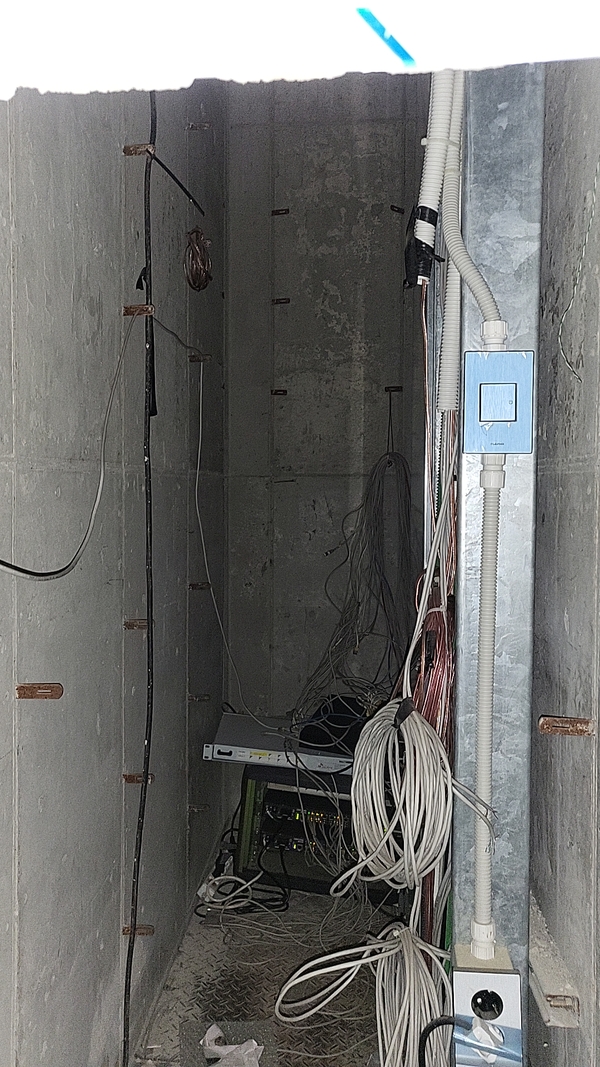

EPS (Electrical Plant Room):

• 건물 내의 전기 설비 및 통신 설비를 위한 공간입니다.

• 주 배선반(MDF)이 위치하여 건물 전체의 통신망을 관리하는 중심 역할을 할 수 있습니다.

• 안정적인 전원 공급과 함께 네트워크 장비를 위한 공간을 제공합니다.

IDF (Intermediate Distribution Frame):

• 중간 배선반으로, MDF에서 분기되어 각 층이나 특정 구역의 통신망을 관리합니다.

• 허브랙이 설치되어 해당 구역 사용자에게 네트워크 연결을 제공합니다.

• 각 층 또는 구역의 네트워크 트래픽을 분산시키는 역할을 합니다.

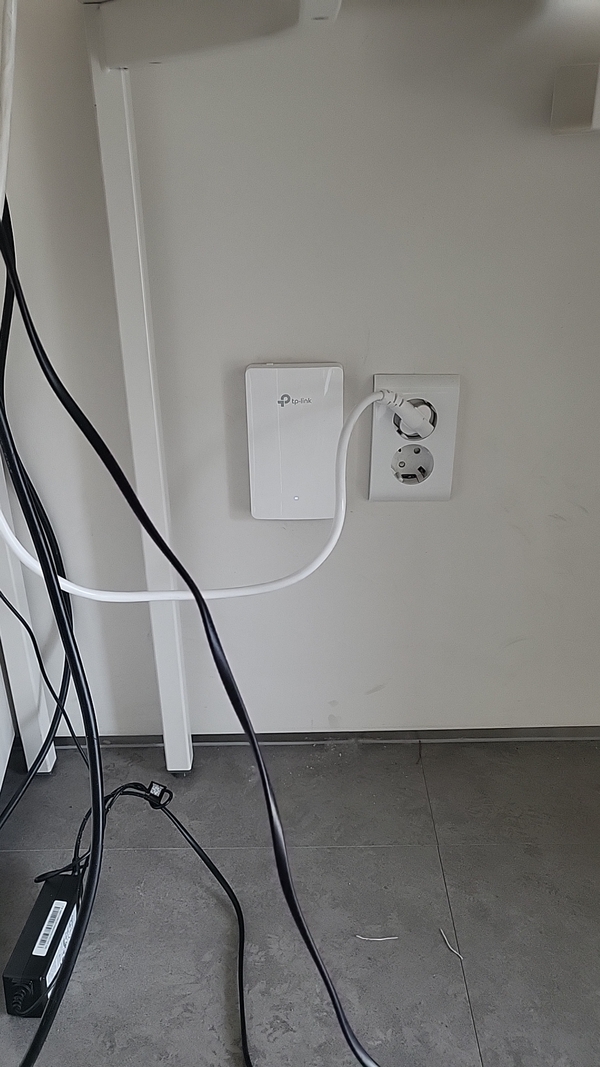

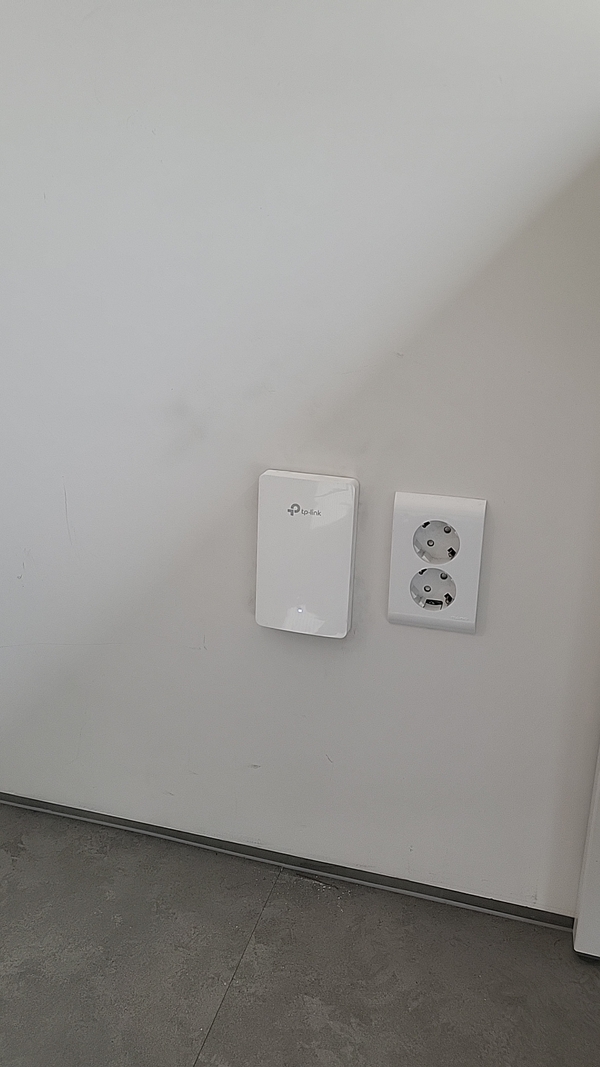

벽면용 AP (Access Point):

• 벽면에 설치하여 무선 네트워크(Wi-Fi) 환경을 제공하는 장비입니다.

• 깔끔한 외관으로 설치 공간의 미관을 해치지 않으면서 넓은 커버리지를 제공합니다.

• 호텔, 병원, 사무실 등 다양한 환경에서 편리하게 무선 인터넷 사용을 지원합니다.

• PoE(Power over Ethernet)를 지원하여 전원 공급과 데이터 통신을 하나의 케이블로 처리할 수 있는 경우가 많습니다.

랜공사:

• Local Area Network(LAN)를 구축하는 모든 작업을 의미합니다.

• 케이블 포설, 단자 작업, 네트워크 장비 설치 및 설정 등을 포함합니다.

• 안정적이고 효율적인 네트워크 환경을 조성하는 것을 목표로 합니다.

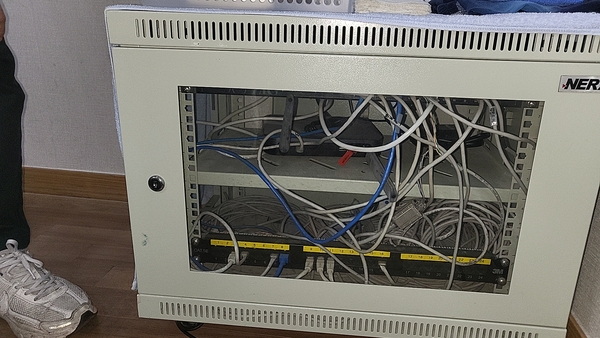

허브랙:

• 네트워크 장비(허브, 스위치, 라우터 등)를 체계적으로 설치하고 관리하기 위한 구조물입니다.

• EPS실이나 IDF실에 주로 설치되어 장비의 물리적 보호, 케이블 정리, 유지 보수 편의성을 제공합니다.

각 요소의 연관성 및 랜공사에서의 역할

랜공사는 위에서 설명된 EPS, IDF, 벽면용 AP, 허브랙 등의 요소들을 유기적으로 연결하여 하나의 통신 네트워크를 구축하는 과정입니다.

1. EPS실은 건물 전체 네트워크의 기반이 되는 MDF와 주요 네트워크 장비가 설치될 수 있는 공간을 제공합니다.

2. IDF실은 각 층 또는 구역별 네트워크 관리를 위한 허브랙 설치 공간을 제공하며, MDF로부터 연결된 케이블을 분배하는 역할을 합니다.

3. 허브랙은 IDF실에 설치되어 스위치, 라우터 등의 네트워크 장비를 수용하고, 각 사용자에게 유선 네트워크 연결을 제공합니다.

4. 벽면용 AP는 유선 네트워크를 기반으로 무선 네트워크 환경을 확장하여 사용자에게 편리한 Wi-Fi 접속을 제공합니다. 벽면의 랜 포트에 연결되어 데이터를 주고받으며, PoE를 통해 전원을 공급받기도 합니다.

랜공사 시 고려 사항:

• 현장 조사 및 설계: 건물 구조, 사용 목적, 사용자 수 등을 고려하여 최적의 네트워크 구성을 설계합니다.

• 케이블 포설: UTP 케이블, 광케이블 등 적절한 케이블을 선택하여 건물 내부에 안전하고 효율적으로 포설합니다. 천장 몰딩, 트레이, 덕트 등을 활용하여 깔끔하게 정리하는 것이 중요합니다.

• 단자 작업: 각 연결 지점(벽면, 허브랙 등)에 정확하게 케이블을 연결하는 작업입니다.

• 장비 설치 및 설정: 허브, 스위치, 라우터, AP 등 네트워크 장비를 설치하고, 네트워크 환경에 맞게 설정을 구성합니다.

• 테스트 및 검증: 구축된 네트워크의 연결 상태, 속도, 안정성 등을 테스트하여 정상적으로 작동하는지 확인합니다.

결론적으로, EPS실과 IDF실은 네트워크 구축의 핵심 공간을 제공하며, 허브랙은 네트워크 장비 관리를 용이하게 합니다. 벽면용 AP는 편리한 무선 환경을 제공하며, 이 모든 요소들을 통합하여 안정적인 네트워크를 구축하는 과정이 랜공사입니다.

​

​
