최근 많은 기업들이 고속 데이터 처리와 안정적인 네트워크 환경을 위해 **KT 기가오피스(Giga Office)**와 같은 광전용회선을 도입하고 있습니다. 하지만 아무리 좋은 회선을 들여와도 기업 내부의 '구내통신' 인프라가 제대로 받쳐주지 않으면 제 성능을 발휘하기 어렵습니다.

오늘은 실제 현장 사진들을 바탕으로 구내통신의 핵심인 광점퍼코드와 FDF(광분배함) 관리 노하우를 공유해 드립니다.

1. KT 기가오피스, 왜 '광(Fiber)' 관리가 핵심인가?

KT 기가오피스는 국사에서 기업의 랙(Rack)실까지 광케이블이 직접 인입되는 서비스입니다. 이때 외부에서 들어온 굵은 광케이블을 내부 장비(L2/L3 스위치)와 연결해주는 '가교' 역할을 하는 것이 바로 **광점퍼코드(Optical Patch Cord)**입니다.

사진으로 보는 현장 분석

사진: FDF 내부의 광케이블 성단 및 컬러 코딩 관리

위 사진처럼 FDF 내부에는 수많은 광코어가 접속되어 있습니다. 각 컬러별로 구분된 코어는 서비스의 종류와 목적지를 나타내며, 이를 체계적으로 기록한 '접속표'가 반드시 동반되어야 장애 발생 시 신속한 대응이 가능합니다.

​

2. 광점퍼코드의 종류와 올바른 연결

현장에서 가장 흔히 사용하는 것은 노란색 피복의 싱글모드(Single Mode) 광점퍼코드입니다.

• 커넥터 타입: 주로 SC 타입(푸시-풀 방식의 사각형 커넥터)과 LC 타입(소형 커넥터)이 사용됩니다.

• 청결 관리: 광 커넥터 단면의 미세한 먼지 하나가 전송 효율을 급격히 떨어뜨리거나 에러를 유발합니다. 연결 전 전용 클리너로 닦아주는 과정이 필수입니다.

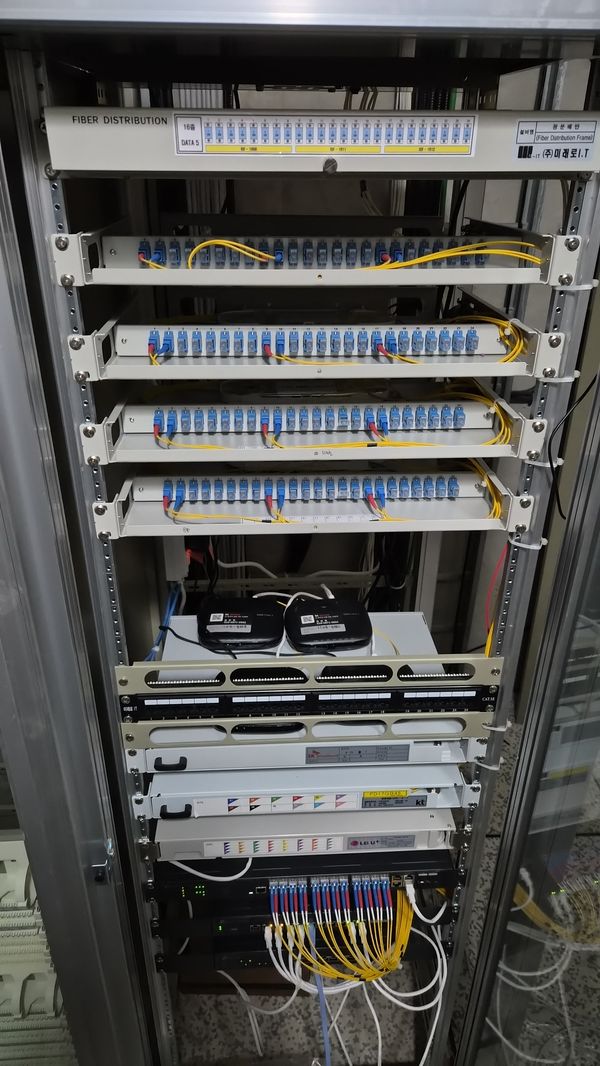

사진: 상단 FDF에서 하단 스위치 장비로 이어지는 광점퍼코드 배열

​

3. 안정적인 구내통신을 위한 3대 체크포인트

현장 사진에서 볼 수 있는 모범 사례와 주의점을 정리해 드립니다.

① 체계적인 라벨링 (Labeling)

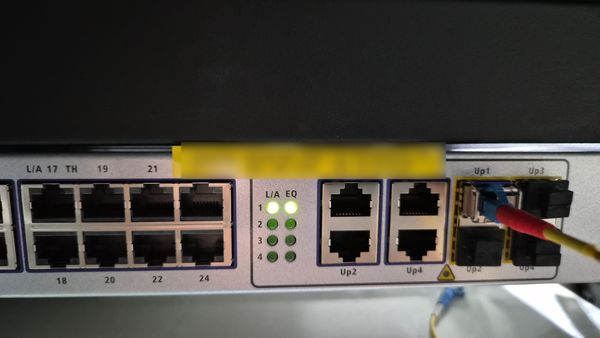

네트워크 관리에서 가장 중요한 것은 **'어디서 와서 어디로 가는가'**를 명확히 하는 것입니다. 사진: 스위치 포트에 부착된 IP 정보 및 관리 번호 라벨링

사진처럼 각 포트와 케이블에 고유 식별 번호나 IP, 게이트웨이 정보를 부착하면 관리자가 바뀌더라도 즉각적인 파악이 가능합니다.

② 곡률 반경 준수

광케이블은 유리 섬유로 제작되어 과도하게 꺾일 경우 감쇄(Attenuation)가 발생하거나 심하면 단선될 수 있습니다. 사진: 여장의 광케이블을 둥글게 원형으로 말아 정리한 모습

케이블의 여장을 정리할 때는 위 사진처럼 일정한 원을 그리도록 하여 물리적인 스트레스를 최소화해야 합니다.

③ 장비의 효율적 배치와 열 관리

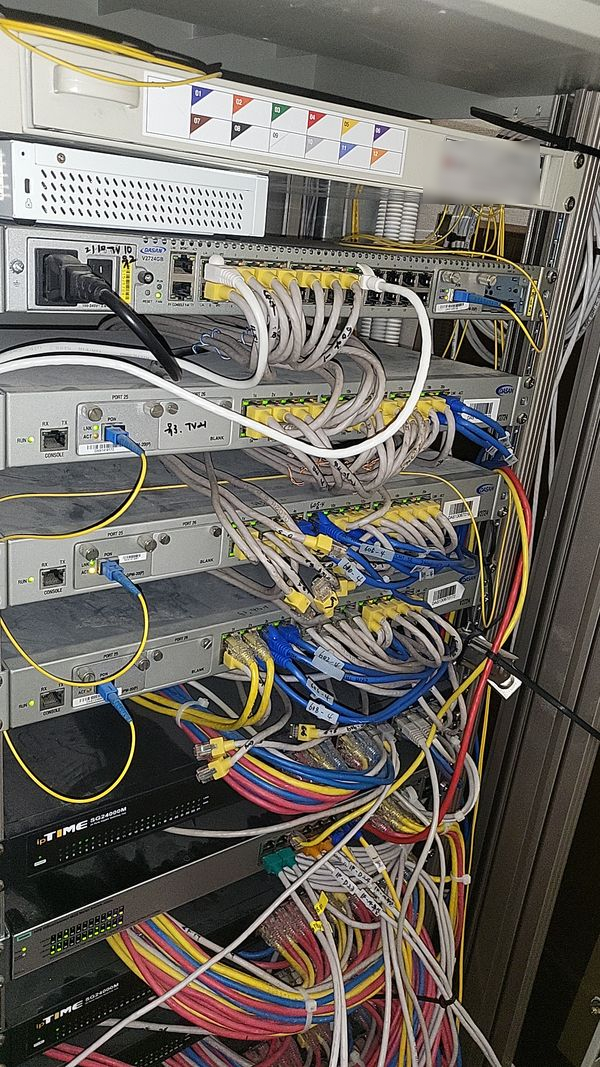

사진: 다산(DASAN) 스위치와 다양한 장비들이 혼재된 네트워크 랙

스위치와 패치 패널 사이의 거리를 최적화하고, 복잡한 UTP 케이블과 광케이블이 뒤엉키지 않도록 경로를 분리하는 것이 발열 관리와 유지보수 면에서 유리합니다.

4. 장애 예방을 위한 전문가의 조언

• 정기 점검: 광 파워 메타기를 이용해 정기적으로 수신 레벨(Rx)을 체크하세요.

• 백업 라인 확보: 중요 서버로 가는 회선은 물리적으로 분리된 예비 광코어를 미리 확보해두는 것이 좋습니다.

• 전문 업체 의뢰: 구내 단자함 작업이나 광 융착 접속은 정밀한 장비가 필요한 만큼 반드시 전문 기술자에게 맡기셔야 합니다.

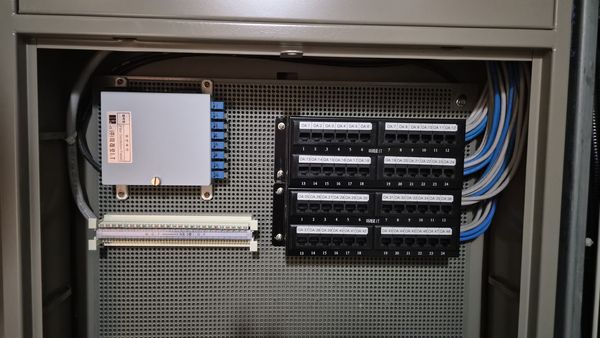

사진: 벽면 매립형 광 단자함 설치 모습

결론: 안정적인 비즈니스의 시작은 '선(Line)' 관리부터!

KT 기가오피스의 강력한 속도를 온전히 누리기 위해서는 보이지 않는 곳에서 데이터를 전달하는 광점퍼코드와 구내통신 시설의 완벽한 시공이 뒷받침되어야 합니다.

우리 회사의 네트워크 환경이 불안정하거나, 신규 사무실 입주로 인한 통신 공사가 고민이시라면 언제든 전문가의 도움을 받으시길 권장합니다.

문의 사항이나 시공 상담은 언제든 환영합니다!
