건물의 신경망이라고 할 수 있는 통신 선로와 장비들이 집결되는 곳, 바로 EPS(Electric Pipe Shaft)실과 IDF(Intermediate Distribution Frame) 함체입니다. 오늘은 현장에서 직접 촬영된 사진들을 통해 안정적인 네트워크 환경을 위한 필수 체크리스트와 올바른 구축 사례를 살펴보겠습니다.

1. EPS실과 IDF 함체의 역할

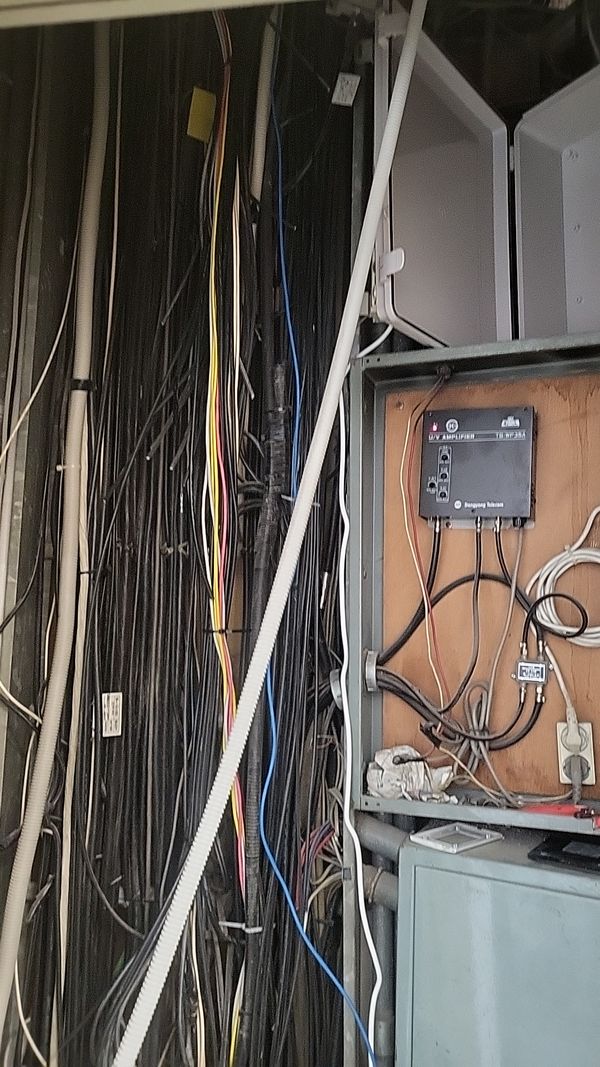

• EPS/TPS실: 건물 층별로 전력 및 통신 수직 간선이 지나가는 수직 통로입니다. 이곳에서 층별 단자함(IDF)으로 선로가 분기됩니다.

• IDF 함체: 층별 중간 단자함으로, 메인 전산실(MDF)에서 온 광케이블을 받아 각 사무실이나 세대의 UTP 케이블로 연결해 주는 역할을 합니다.

2. 현장 사진으로 보는 통신 인프라의 실제

[사례 1] 광단자함(FDF) 및 선로 종단 작업

현장에서 가장 중요한 작업 중 하나는 광케이블의 안정적인 인입입니다.

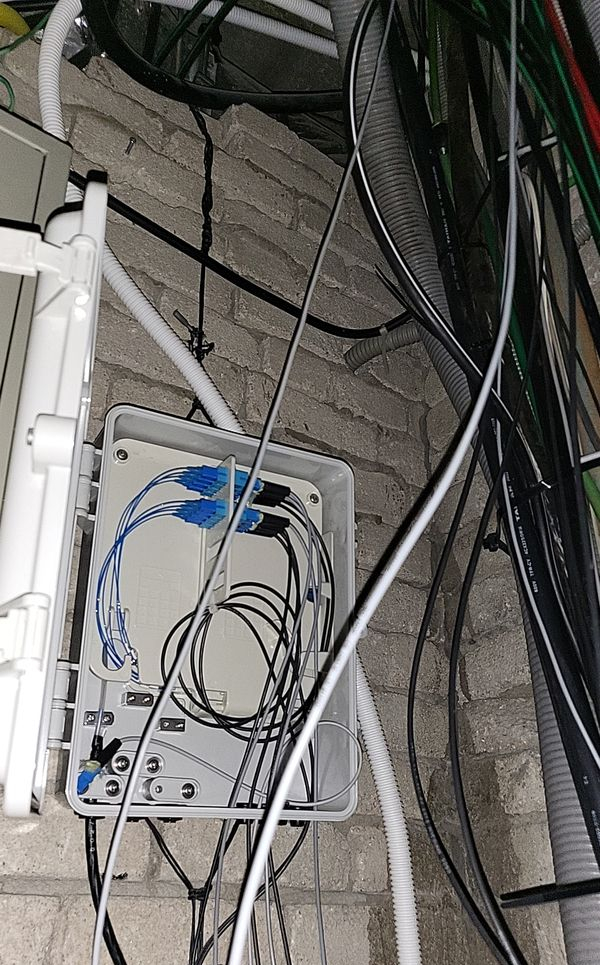

사진: 외부에서 인입된 광케이블을 보호하고 분기하는 광분배함(OFD/FDF) 내부 모습. 곡률 반경을 유지하며 깔끔하게 권취된 모습이 인상적입니다.

[사례 2] 체계적인 케이블 매니지먼트의 중요성 (Good vs Bad)

네트워크 관리의 효율성은 '정리'에서 시작됩니다. 아래 두 사진은 관리 효율성에서 극명한 차이를 보여줍니다.

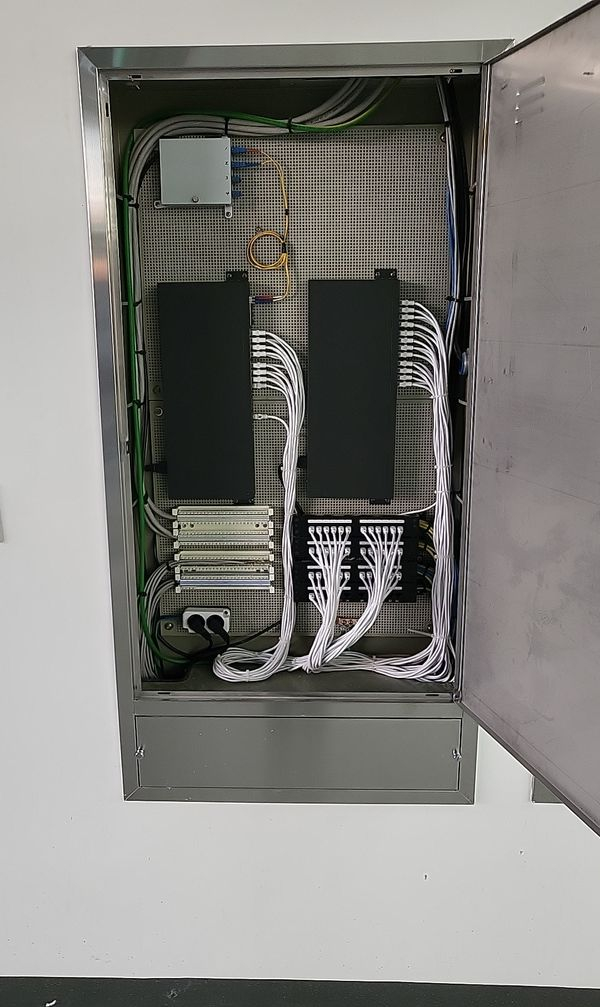

사진(우수): 벨크로 타이와 가이드를 사용하여 UTP 패치 코드를 완벽하게 정리한 사례입니다. 장애 발생 시 선로 추적이 용이하며 발열 관리에도 유리합니다.

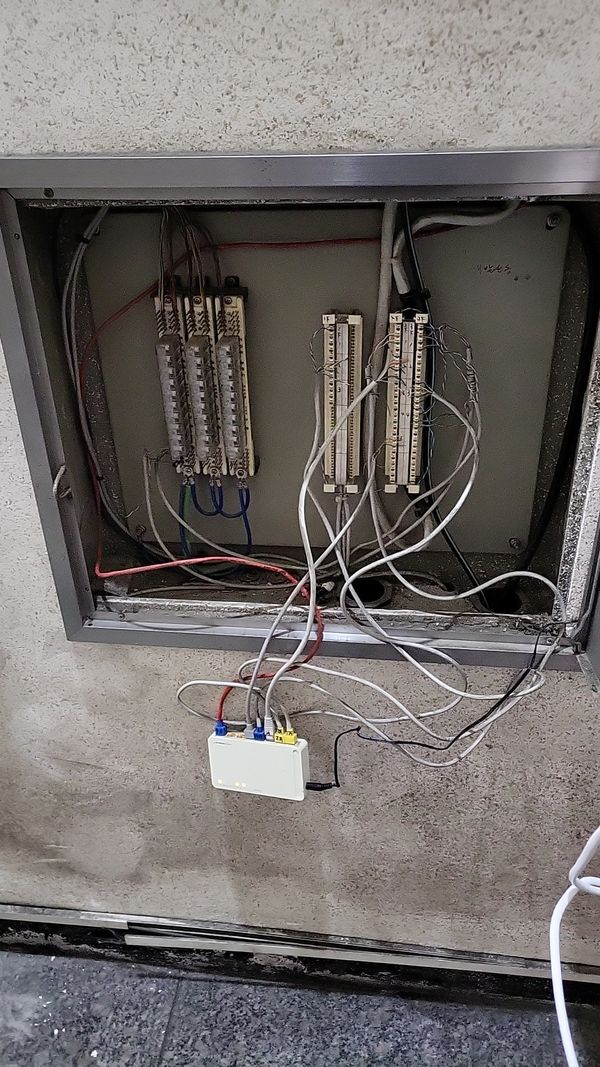

사진(미흡): 구형 110블록 단자대와 소형 스위치가 별도 고정 없이 매달려 있는 모습입니다. 이는 물리적 단선이나 접촉 불량의 원인이 됩니다.

3. 핵심 장비 구성: 스위칭 허브 및 전원 관리

안정적인 데이터 전송을 위해 L2/L3 스위치와 같은 액티브 장비의 설치 상태도 꼼꼼히 체크해야 합니다.

• Aruba 스위치 및 광모듈 연결: 기업용 장비(Aruba 등)를 사용할 경우, SFP 광모듈의 체결 상태와 전원 이중화 여부를 확인합니다.

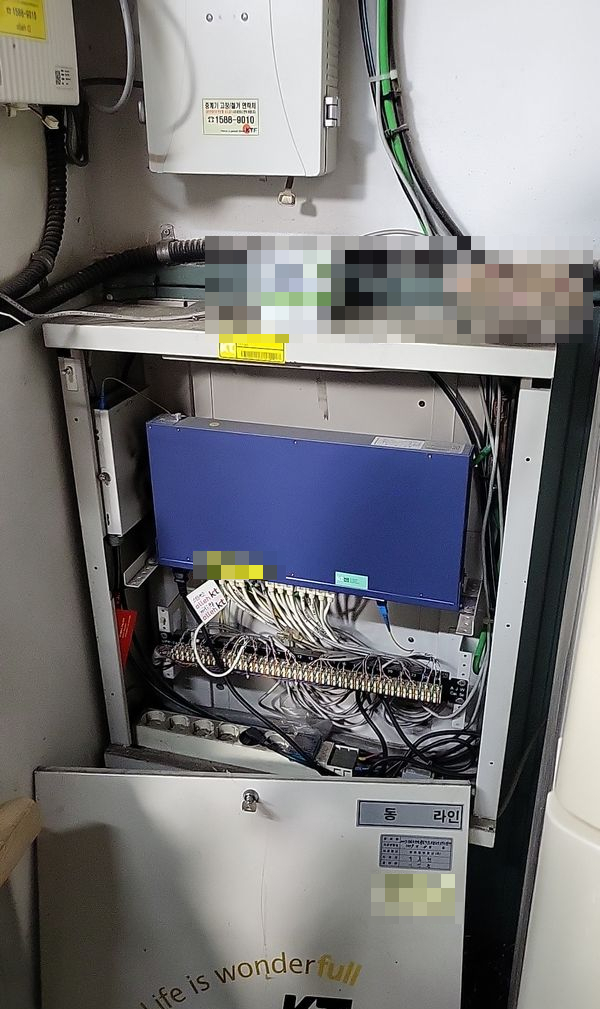

• 국선 및 인터넷 인입: KT 등 기간통신사업자의 장비가 IDF 내부에 안전하게 거치되어 있는지 확인합니다.

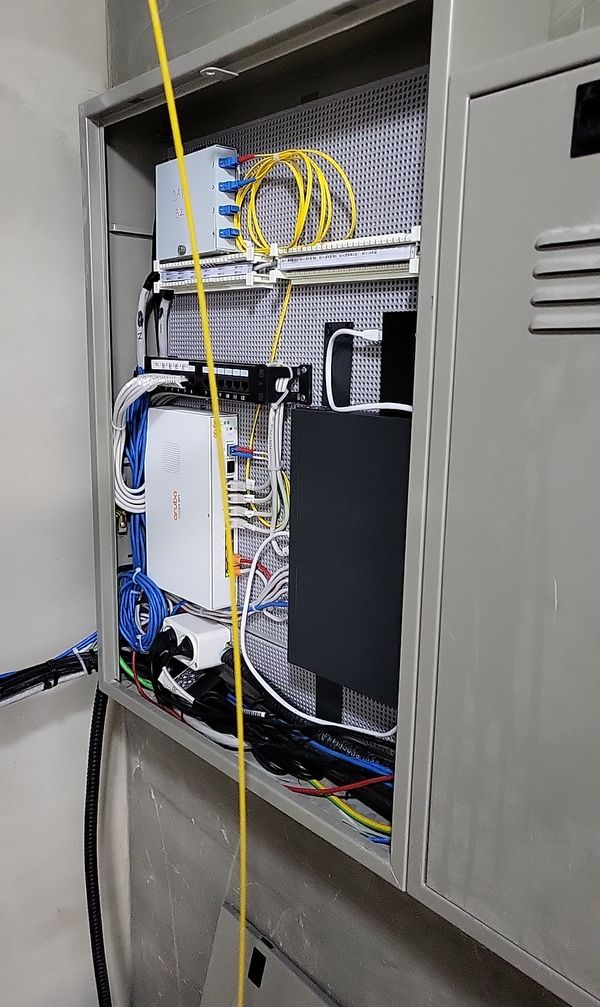

사진: Aruba 스위치와 패치패널이 실장된 IDF 함체 내부. 광 패치 코드가 꼬이지 않도록 가이드를 사용한 점이 돋보입니다.

​

4. 전문가가 제안하는 EPS/IDF 관리 수칙

1. 라벨링(Labeling) 생활화: 모든 케이블의 시작과 끝에는 반드시 라벨을 부착해야 합니다. (사진 속 KT 장비 하단의 포트 라벨링 참조)

2. 먼지 및 온도 관리: EPS실은 먼지가 쌓이기 쉽습니다. 주기적인 클리닝과 함체 내 팬(Fan) 작동 여부를 점검해야 합니다.

3. 잠금장치 및 보안: IDF 함체는 물리 보안의 시작입니다. 무단 접근을 막기 위한 잠금장치 관리는 필수입니다.

4. 전원 분리: 전력선(고압)과 통신선 사이의 이격 거리를 확보하여 노이즈 간섭을 최소화해야 합니다.

결론: 기초가 튼튼해야 네트워크가 산다

많은 분이 소프트웨어적인 네트워크 설정에만 집중하지만, 결국 장애의 70% 이상은 물리 계층(Layer 1)에서 발생합니다. 오늘 살펴본 사진들처럼 깔끔한 선로 정리와 견고한 함체 구성은 안정적인 비즈니스 환경을 위한 가장 확실한 투자입니다.

통신실 고도화 및 선로 정리 작업이 필요하시다면 언제든 전문가의 도움을 받으시길 권장합니다.

​

​
